Folyékony keverékek autoamtikus tisztítású mágneses szeparálói a magnetizáló fémszennyezdőések felfogására használják a folyékony keverékekből. Igen erős permanens mágnessel van ellátva, hogy a mágneses hulladékok ne szakadhassanak szét a szeparáláskor. Ezek az NdeFeB mágnesek többszörösen erősebbek, nagyobb a mágneses indukciójuk, a klasszius ferrit mágneseknek, amelyek a folyékony keverékekben nem lennének képesek felfogni a fémszennyeződéseket.
Többnyire 50,100,150 és 250 mm átmérőjű beáramlási és kiáramlási nyílásokkal gyártjuk. Lehetséges legyártani kétrétegű kivitelezésben, a belső réteg fűthető (pld. Csikoládé szeparálásakor ez igen hatásos)

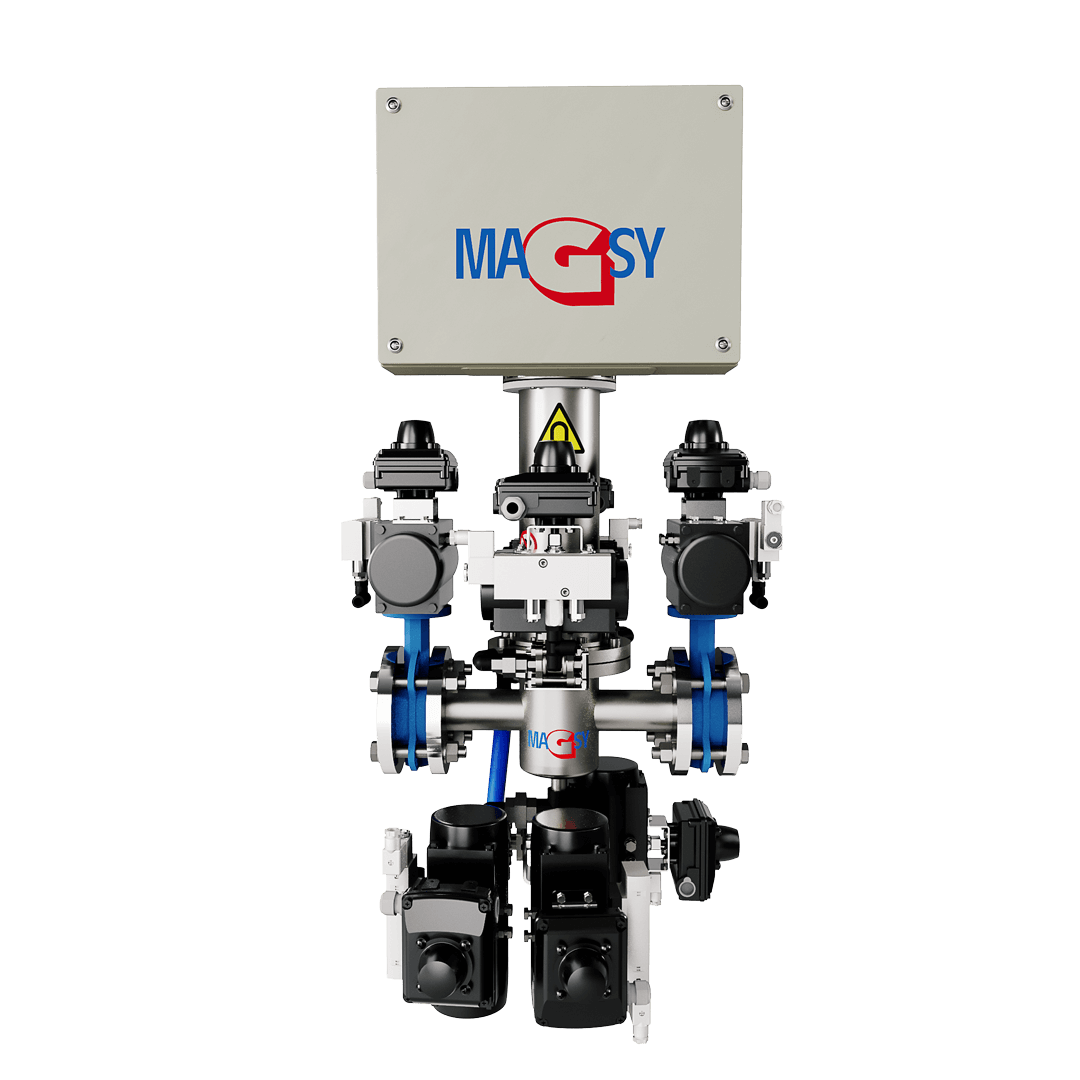

A folyékony keverékek szeparálójának szerkezete
A szeparáló automatikus tisztitása

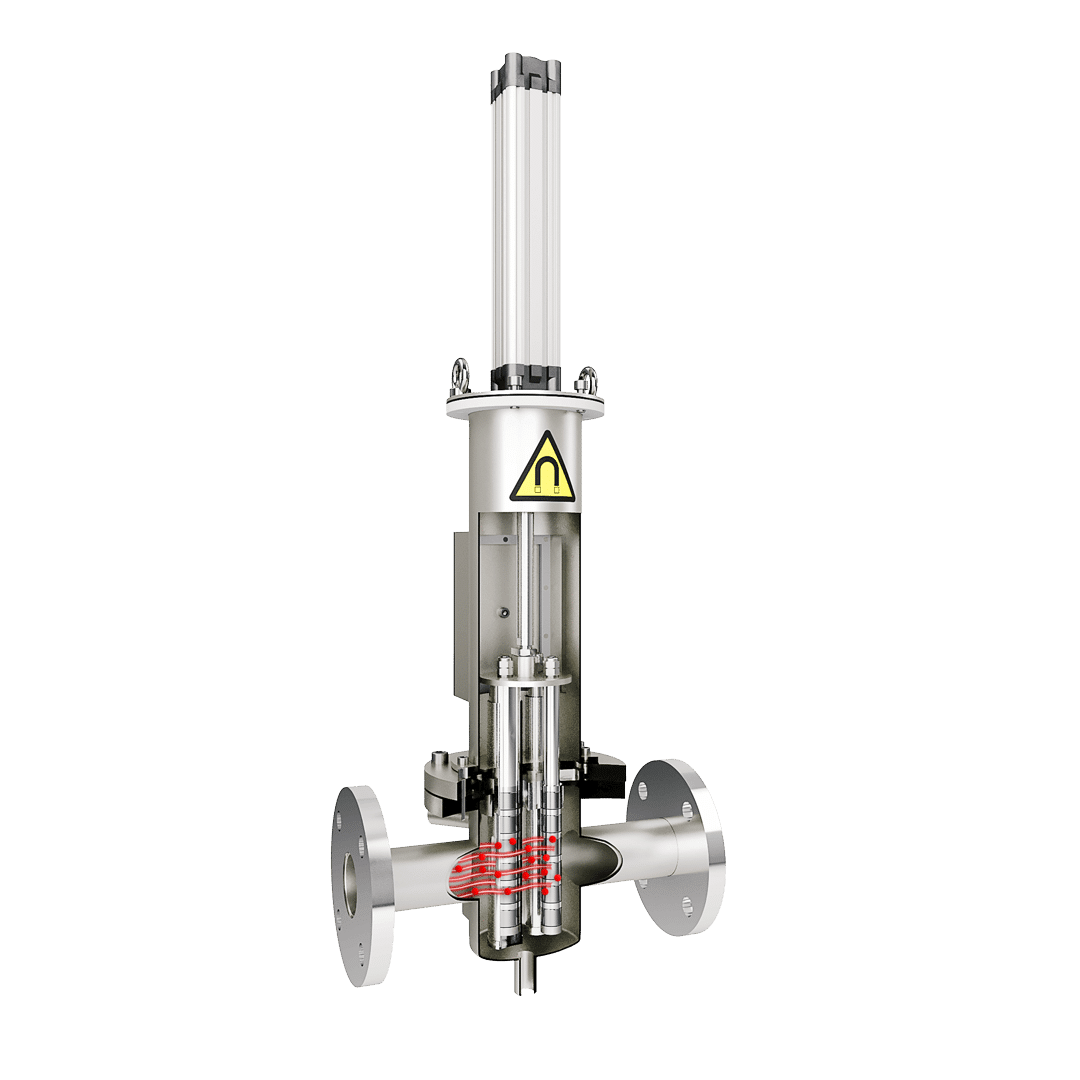

Az automatiku tisztítás elindítása után a mágneses mag a mágneses komponens felső részébe emelkedik ki a mágneses csőből, ezért a nagy nyomásű vizsugár könnyedén letisztítja a mágneses magot, s a fémhulladékok kiáramlanak a mágneses komponens alsó részén keresztül.
A mágneses szeparáló FESTO gumielemek segítségével működik, és működése a PLC-SIEMENS ellenőrző –rendszerrel van ellenőrizve.

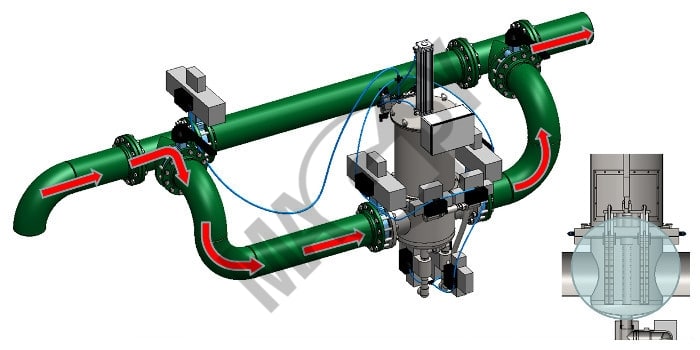

Az anyag a szeparátoron keresztül áramlik.
A szeparátor felfogja a mágneses szennyeződéseket.

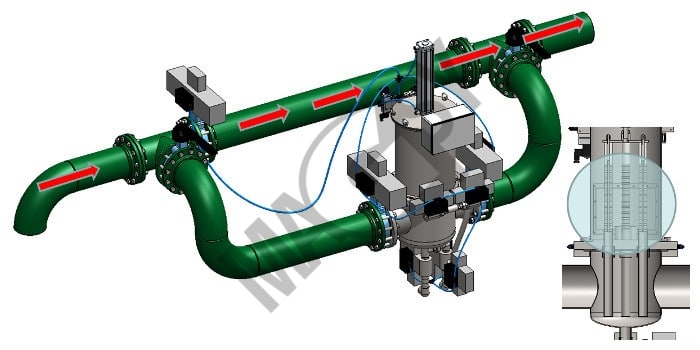

Az anyag a bypasson keresztül áramlik.
A szeparátor tisztítása
Szeparáló tartály - folyékony keverékek kétfokozatú szeparálása
Átfolyásos szeparálóval felfogott fémszennyeződések szekundáris szeparációja automata tisztitással

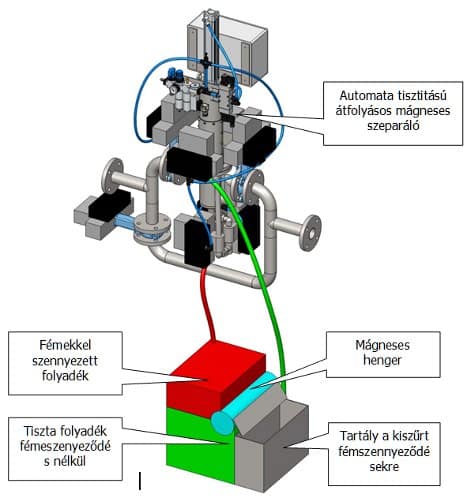

A szeparáció menete a szeparáló tartályban
Az automata tisztitású mágneses szeparáló folyadékokból szüri ki a fémszennyeződéseket. A ciklikus autmata tisztitás sorána fémszennyeződéseket leöblitik vizzel vagy más folyadékkal. Ez az öblitő folyadék a kiszűrt fémszennyeződésekkel együtt a szeparáló tartályba folyik ki (a képen piros bemenettel).
A szeparáló tartály felső részében (piros) található a mágneses henger. Ezen a mágneses hengeren keresztül átfolyik az öblitő folyadék és lefolyik a tartály alsó részébe (zöld).
Ennek a technikai megoldásnak nagy előnye, hogy a tartály alsó részéből az öblitő folyadékot újra lehet használni a szeparáló leöblitésére. Ez egy zárt körforgás, az öblitő folyadék igy minimális veszteséggel gazdaságosan felhasználható. Az öbliőt folyadék ujratöltése igen ritka, ezért rendkivül költséghatékony a működtetése és nem igényel újabb szolgáltatást.
Hol használjunk szeparáló tartályt?
Mindenütt, ahol az öblitőfolyaékot a fémszennyeződésekkel együtt nem lehet kiengedni a csatornarendszerbe.
A folyékony keverékek szeparálójának szerkezete
A szeparáló tartály előnyei
- magas hatékonységi fokú mágneses szeparáció
- zárt körforgású szekundáris szeparáció - a szeparálót ugyanazzal az öblitő folyadékkal (viz, olaj, más emulzió) tisztitjuk, s ez csökkenti a veszteséget. A folydékot csak egyszer kell cserélni attül függően, hogy mennyire szennyezett és milyen frekvenciájú az automatikus tisztitása
- alacsony költségű a fémszennyeződések likvidálása (csaka fémszennyeződéseket likvidálj,, az ölitő folyadékot nem)
- minimális ökológiai megterhelés, környezetkimélő
- nem igényel més szolgáltatást - újabb emberi erőforrást megspórol -
- könnyen látható, mennyi fémszennyeződsét szűrt ki a szeparáló
Kiszűrt száraz fémszennyeződések a tartályban

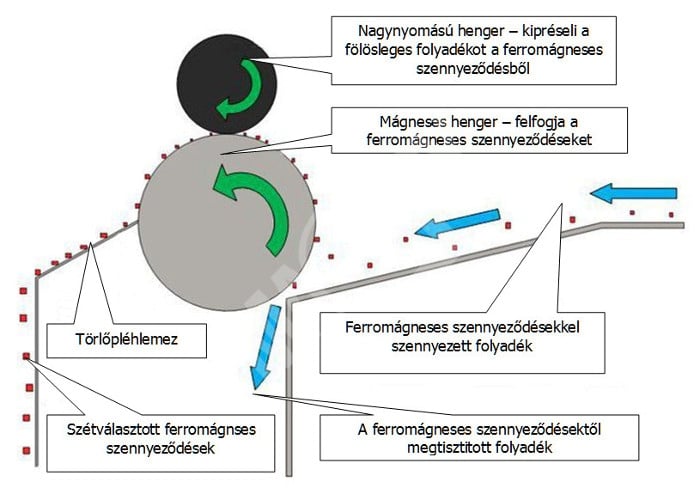

A mágneses henger felfogja a fémeket és a nyomóhenger kilöki a folyadék maradékiat
