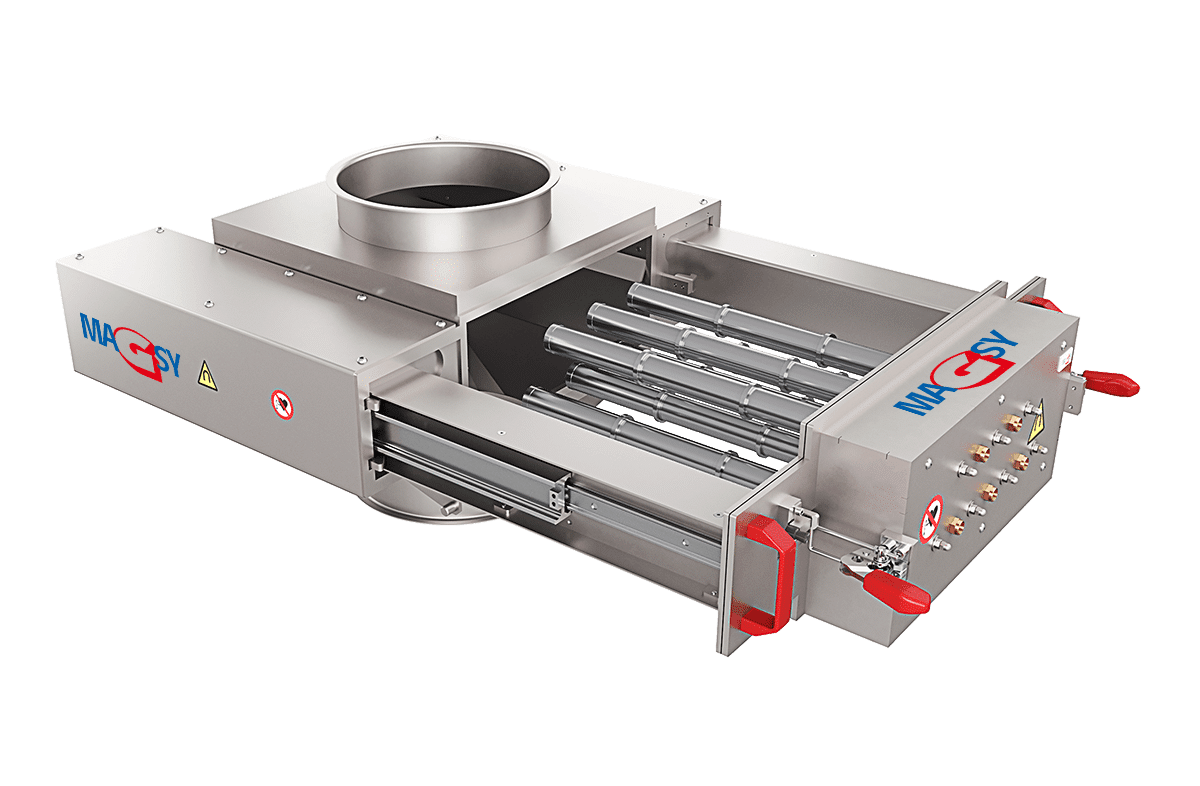

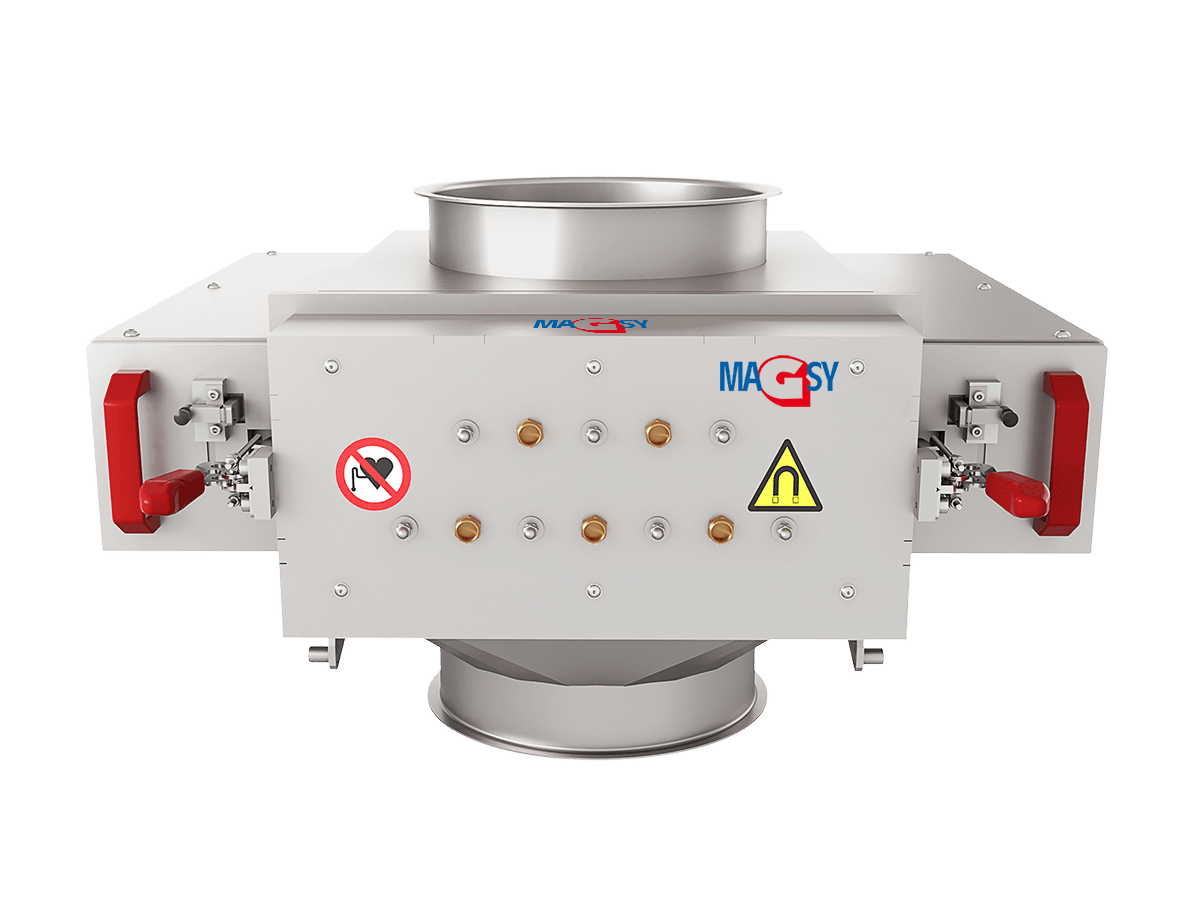

Kihúzható mágneses szeparáló (MSV)

Ez a típus a jól keveredő száraz keverékekben található mágneses fémszennyeződések szeparálásra szolgál. A berendezés alapvető alkatrésze a kihúzható mágneses rostély, amely mindennemű fémszennyeződést felfognak.

A száraz keverékekre szolgáló kihúzható szeparáló szerkezete

A szeperáló erős permanens mágnessel rendelkezik, ritka nemesfém alapú ferrit, vagy NdFeb mágnessel, amelyek többszörösen nagyobb mágneses indukcióval bírnak, így ezek a rostélyok a nem teljesen mágneses fémszennyeződéseket is felfogják.

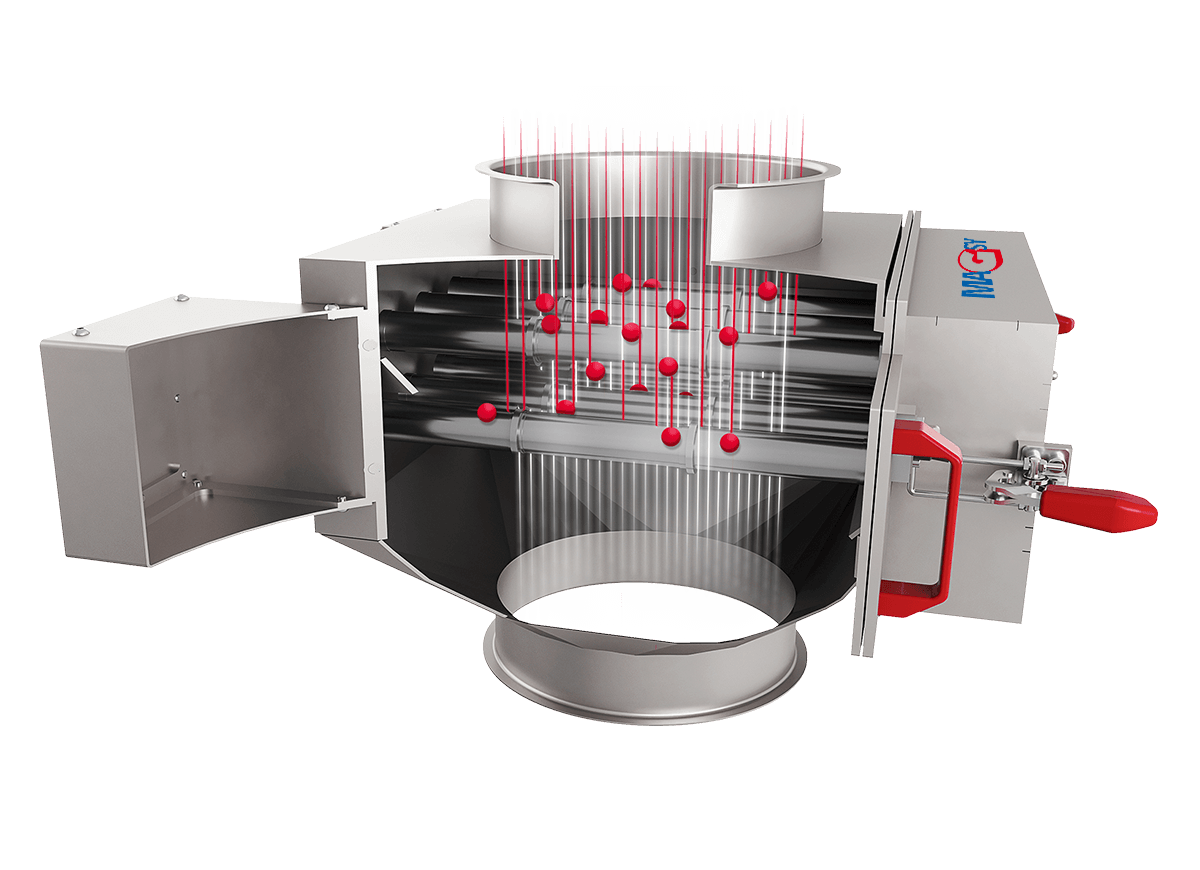

Többnyire ezek szekrényes szerkezetű rostélypárok, az Önök elvárásainak megfelően vannak kialakítva.  A felső rostély mindig egy mágneses csővel kevesebbel van ellátva,  hogy a következő lépcsőben ún. zuhanásos labirintus szerkezet legyen kialakítva, így garantálva van valamennyi fémszennyeződés érintkezése a mágneses csővel, s ezzel igen nagy hatásfokú a működése.

Ezeket a szitákat külön-külön is lehet használni, pl. garatokban. Ezeket a rostélyokat széthúzható tetőszerkezettel láttuk el, amelyek mindig a mágneses csövek közepe felett vannak elhelyezve, hogy a mágneses csöveken egyenletes áramlás legyen biztosítva.

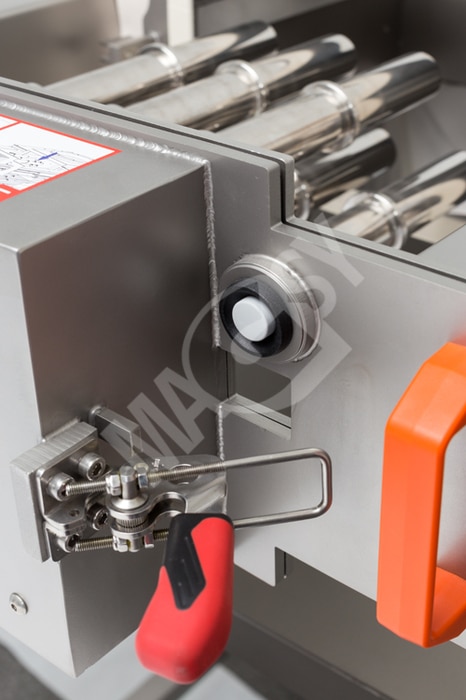

Kihúzható mágneses szeparáló – UP (MSV UP)

Ez a mágneses szeparátor az előzőekhez képest néhány lényeges előnyt és finomítást jelent a felhasználó számára.

• A mágnesek szilárdan kapcsolódnak a szeparátorhoz, ezáltal nem áll fenn a veszély, hogy a tisztítás folyamán sérülés keletkezhessen a mágneses részek pld. a fém padlózat, vagy más fém szerkezetekhez való összekapcsolódása által
• ennek köszönhetően csökken a mágneses magok meghibásodásának lehetősége
• egyszerű tisztítás
• javuló munkabiztonsági feltételek
• a tisztítás során az anyagok nem kerülnek közvetlen kapcsolatba a mágneses maggal,
• nincs szükség tisztítószerek használatára
• a meghibásodott mágneses csövek egyszerű módon kicserélhetők

Mágneses rosta STEFF

Ennek az új típusú mágneses rostélynak a gyártását a biztonság és a munkahelyi előirások betartása indokolta. A mágneses magok részei a rozsdamentes acélborító csöveknek, és így a rosta a kimozdítása során egy egységet alkot.

Továbbá  csökkenti a rostély meghibásodásának a kockázatát. A STEFF rostély és a tisztító készítmény használata során nem szennyeződik a mágneses mag.

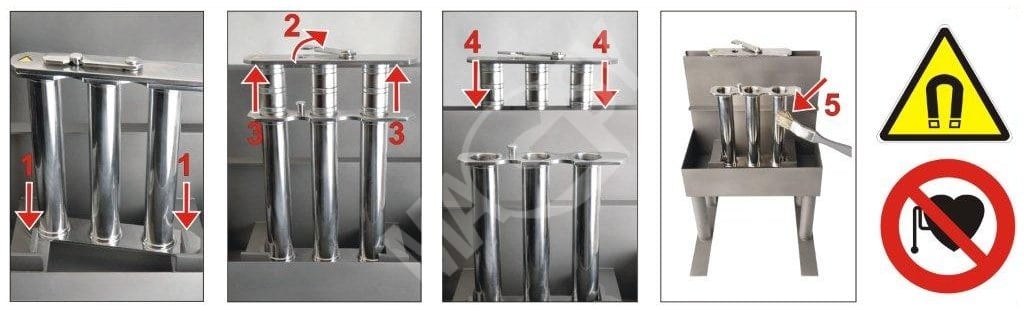

A rosta tisztitása

A Steff rostélyt, vagy hagyományos módon tisztítjuk, amikor is kihúzzuk a mágneses magot a rozsdamentes acélcsőből és a fémek maguktól leesnek, vagy speciális tisztítókeverék segítségével. A tisztítás nagyon kényelmes, igen gyors és megkíméli a mágneses magot.

A szita tisztításnak használati útmutatója

Készültségi mágneses szeparáló száraz keverékekhez (PMS)

Ha Ön bizonyos időközönként száraz keverékeket szeretne átszűrni, akkor Önnek éppen ez az állvány a megfelelő.  Mágnessel  és gyűjtőkosárral együtt alakitson ki egy egyszerű és olcsó száraz keverékeket szeparáló készüléket.

Használati útmutató

• az állvány fejére előbb helyezzen rá egy műanyag zsákot, vagy az állvány alá helyezzen el egy dobozt
• az állvány fejrészére a gyűjtőbe helyezzen mágnest
• a mágnesen keresztül kézzel szórja  az anyagot a berendezésre, a fémszennyeződéseket a mágnes felfogja
• a zsákba vagy dobozba csak a tiszta fémmentes anyag kerül

Az állvány legfőbb előnyei

• csukható-nyitható fej
• állvány kerekeken
• állitható magasság

Csőrendszerek

Annak érdekében , hogy maximálisanmegkönnyítsük a szeparáló csőbe helyezését, biztosítunk átmeneti elemet is, négyzet-kör és kör négyzet alakzatban.

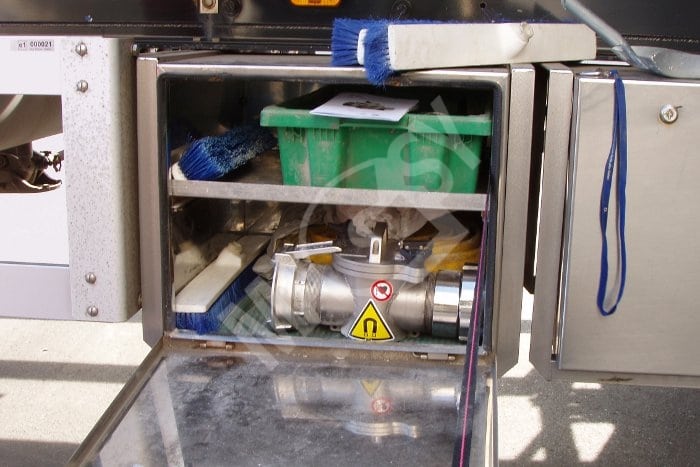

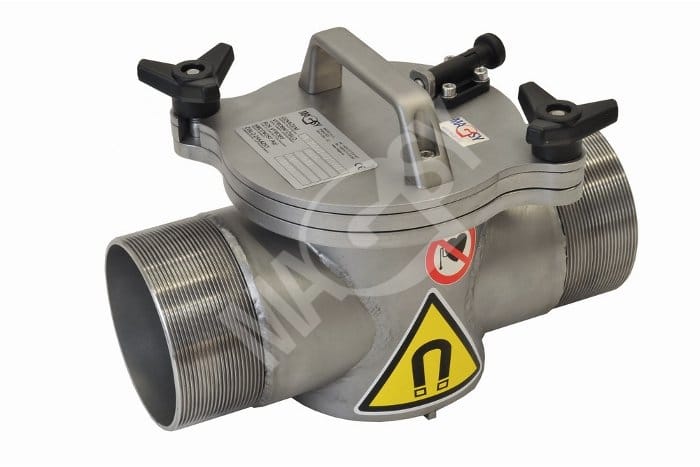

Átáramlós mágneses szeparáló tartályokhoz (MF CIS)

Ez az átáramlós mágneses szeparáló tartályokban használható, az élelmiszeriparban , vegyiparban és a nyersanyag feldolgozó iparban.  A sűrített levegő segítségével tartálykocsikban szállított száraz por jellegű anyagok kiömlésénél szűri ki hatékonyan a fémszennyeződéseket.

A szeparáló két különálló részből áll: Mágneses elemből és a szeparáló testből.  A mágneses csöveket fogantyú segítségével kiemeli  a mágneses szeparáló testéből, ezzel  demagnetizálja a rozsdamentes csövet, és így  a fémszennyeződések önállóan lehullnak róla.

A mágneses szeparáló párhuzamos menetekkel van ellátva, de gyárthatjuk szűkítőkkel más méretekben is. A mágneses szeparáló csatlakoztatható  DN 80-as csövekhez, de vállaljuk más, különböző átmérőjű ki- és beáramlási végződésekhez is méretre gyártását.

A berendezés 1.4301 rozsdamentes acélból készült és felülete homokfúvással kezelt. De igény alapján polírozott felület is kivitelezhető.

A tartályos szeparáló szerkezete

A mágnest rozsdamentes acéltok védi a szennyeződésektől, tisztítása, könnyű, gyors, kényelmes.

A berendezés teljes súlya 14 kg. Működtetéséhez egy személy elegendő. A szeparáló szilikon tömítéssel van ellátva az élelmiszeripari előírásoknak megfelelően.  A mágneses csövek hozzá vannak hegesztve az elválasztható elemhez.  A szeparáló 4 db 30 mm átmérőjű mágnes csőből áll.  A mágnes cső a szeparáló testéhez bajonettzárral van rögzítve, tömítéssel láttuk el és szárnyas anyacsavarokkal biztosítottuk.

A berendezés10.400 G erősségű NdFeB mágnessel van felszerelve, de külön kérésre gyárthatunk 14.000 G erősségűt is, 180 °Celsius hő ellenállással.

A mágneses szeparáló tisztítása

A fémszennyeződések eltávolítása igen egyszerű. Először meglazítjuk a szárnyas anyacsavarokat és a bajonettzárat. Ezután kiemeljük a testből a mágneses elemet. A biztosíték kilazítása után kihúzzuk a mágnest a mágneses csőből. Miután megtisztítottuk a csöveket, visszacsúsztathatja a testbe a mágnest.

Tovébbi száraz keverékek kézi tisztitású szeparálója

Lemezes mágneses szeparálók

Kézi tisztítású lemezes mágneses szeparáló (MSP) A szeparáló könnyen áthatolható de gyengébb keveredési tulajdonságú, durvább szemcséjű száraz keverékeknél, hatékony, olyan anyagoknál, amleyek a korábban említett mágneses szitáknál nem akadnának fenn. Két mágneses lemezel van ellátva amelyek egymásal szemben hatékonyab mágneses kör létrehozásához vezet.. NdFeB mágnessel vannak ellátva, 100,150, 200 és 250 mm átmérőjű beáramlási nyílással kivitelezve. A száraz anyagok […]

Mágneses lemezek szállítószalag fölé

Mágneses lemez (MD) Ezt a szállítószalag feletti mágneses szeparáló változatát abban az esetben ajánlatos választani, ha a mágneses szennyeződés nem nagy, és a mágneses lemezt műszakonként legalább egyszer meg lehet tisztítani. Ugyanis ha a felfogott szennyeződést nem tisztítanánk rendszeresen a szeparáló fokozatosan vesztene a mágneses erejéből. Az előnye az egyszerű felszerelés. Nem igényel tervezési módosítást […]

Öntisztitó mágneses szeparáló szállítoszalag fölé

Öntisztitó mágneses szeparáló szállítoszalag fölé (MS F) Ez a mágneses szeparáló a könnyen áthatolható, szállítószalagon szállított keverékekből a nagyobb fémszennyeződések elválasztására szolgál. Általában a szállítószalag illetve az ürítő henger fölé van helyezve, vízszintesen 90 fokos elfordítással (lásd az ábrát). A felfogott fémszennyeződések a mágnes körül forgó szalag segítségével oldalt kisodródnak. Kérésre a szerkezetet szalagmenet és […]

Mágneses dobok

Mágneses dob (MB) A mágneses dobot a száraz keverékben található fémes mágneses szennyeződések kiválasztására  használjuk ( színesfémek, műanyag granulátumok, stb). Általában a gépek tartályába, vagy a szállítószalagokra helyezik, amelyekről a szeparált anyag a mágneses dobra szóródik, amely így elvégzi a fémes szennyeződések kiválasztását, valamint szétválasztását. Előnye, hogy nem része a szállítószalagnak, s ezzel felhasználása univerzálisabb. […]

Kidobó mágneses dob

Kétemeletes kidobó mágneses dob (MBVD) A mágneses dob egy sztatikus mágneses magból, s hajtódobon elhelyezett forgó palástból tevődik össze, melyen a fémszennyeződések vannak felfogva. Az alsó dob a szállítószalagról felszedi a fémszennyeződéseket, míg a többi, nem mágneses szennyeződés tovább van szállítva a szállítószalagon. A felső dob átveszi az alsó dobról a fémszennyeződéseket melyeket egy külön, arra a célra szolgáló […]

Mágneses hengerek

Mágneses henger A mágneses henger a száraz keverékekben (fa, kő, szén, színesfémek, hulladékszemét stb.) található fémdarabok elválasztására szolgál. Az öntisztító mágneses henger a szállítószalagba van beépítve, amely az anyagot a szeparálásra szállítja. A szállítás során a mágneses henger megtartja a fémszennyeződéseket és a henger tengelyén túl az elválasztás során maguktól lepottyannak. (lásd az animációt) Használatával […]

Mágneses rudak

Mágneses rúd (MT) A 25 és 30 mm átmérőjű mágneses rudak igen erős NdFeB vannak mágnessel felszerelve. A cső vékony védőfalának köszönhetően a mágneses erő a felszínén elérheti a 6 300 - 8 900 G erősséget. Ezek segítségével tetszőleges mágneses szeparálót állíthatnak össze saját maguk. Termék raktáron van,azonnal leszállitható. MÁGNESE RUDAKAT VÁSÁROLNI Ezt a terméket […]

Mágnesek fröccsöntőgép tölcsérébe

Mágnesek fröccsöntőgép tölcsérébe  - hőellenállás 80° Celsius fokig (MDN) Ezeket a mágneseket a műanyag karban használják, regranulátok, vagy zúzott anyagoknál. A mágnest a fröcccsöntő tölcsérébe helyezik. Igen erős NdFeB mágnessel van ellátva, így a finom por jellegű fémszennyeződéseket is felfogja.  A tölcsérbe helyezett mágnesek lényegesen meghosszabbítják a fröccsöntők élettartamát. Általában 100, 150, 200, 250, 300 és 350 […]
